四川隧道板公司告诉你隧道底板施工?
隧道底板采用C30钢筋砼(无仰拱地段)或C20砼(有仰拱地段),底板厚30cm。以隧道中线为准,底板顶面设倾向两侧的2%的横坡。
底板施工安排在开挖支护、仰拱及找平层和衬砌均完成后,杏耀文章报导由洞内向洞口方向(短小隧道可由一洞口向另一洞口),全幅浇筑,一次完成,避免底板砼在龄期未到前就遭重载车辆反复碾压。
为 底板顶面形状,将底板沿隧道纵向每6m为一幅,作为一个施工单元。垂直于线路方向安装模板,模板顶面加工成与底板顶面相同的结构形式。每幅砼浇筑、振捣完成后,其整平作业(可用滚杠、刮尺等)均垂直于线路方向进行。
技术参数

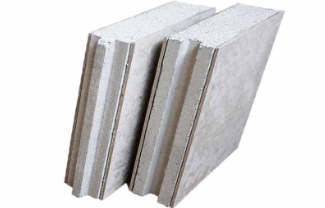

四川隧道板
1、Ⅱ级围岩复合式衬砌和Ⅲ级围岩Ⅲa复合式衬砌采用30cm底板结构衬砌类型,均需安设钢筋。 2、Ⅲ级围岩Ⅲb复合式衬砌、Ⅳ级围岩Ⅳa复合式衬砌、Ⅳ级围岩Ⅳb复合式衬砌、Ⅴ级围岩Ⅴa复合式衬砌、Ⅴ级围岩Ⅴb复合式衬砌和Ⅴ级围岩Ⅴc复合式衬砌均为仰拱填充30cm,均无需安设钢筋。
3、各级围岩及支护类型的起止段落里程桩号详见后附《盘龙寺隧道支护类型表》。 4、底板采用C35钢筋混凝土,厚度30cm。仰拱回填采用C20混凝土,厚度30cm。 5、钢筋安设
(1)Ⅱ级围岩复合式衬砌
A、横向钢筋(图示N1和N2)采用φ14mm带肋钢筋,间距为25cm。上层每根长8.99m,
杏耀会员平台下层每根长8.92m。上层钢筋与下层钢筋间距为19cm,钢筋净保护层厚度4cm。
